热式气体质量流量计
热式气体质量流量计是采用热扩散原理而设计的流量仪表，专门用于测量极端复杂条件下的干燥管道气体，不选气体类型，具有测量精度高，测量范围广，安装方便等特点，管内活动部件，震动影响可忽略，带显示，观测方便
- 电 话：400-820-5686
- 邮 箱：shsyjtgs@163.com
Description
性能特点
热式气体质量流量计基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子控制技术,将这种关系转换为测量流量信号的线性输出。
■ 耐腐蚀全不锈钢材质、ABS全模具生产探头 结构简单
■ 安装方便，维修简单双向检测，防振动
■ 流量与温度同时检测，切换显示
■ 大口径小流量测量，可做泄露检测
■ 直接质量流量检测，无需温度压力补偿
■ 采用SMD器件和表面贴装（SMT）技术，电路可靠性高；
■ 在现场可根据用户实际需要在线修改量程，更好地与采集终端匹配；
■ 采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化
■ 具有自检与自诊自诊断和报警功能；
■ 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
技术参数
| 测量范围 | 0.05-90m/S |
| 适用介质 | 与不锈钢相兼容的一切气体 |
| 公称管径 | DN15-2000 |
| 精度等级 | 0.5%FS、1%FS |
| 重复性误差 | 测量值的±0.25% |
| 量程比 | 100:1 |
| 显示 | 宽屏LCD显示，参数及变量可通过面板上按键设定（带密码保护） |
| 工作温度 | -40-100℃（标准）、-40-350℃（备询） |
| 工作压力 | <6.0MPa |
| 外壳材质 | 不锈钢、铸铝合金 |
| 传感器材质 | 316L、钽、哈氏合金、钛 |
| 触液材质 | 保护套316G不锈钢（标准）、哈氏合金 |
| 双向测量 | 是 |
| 信号输出 | 4～20mA、RS485，MODBUS协议，HART输出 |
| 响应时间 | ≤850ms |
| 供电电源 | 24V DC 电流≥350mA |
| 电气连接 | M20*1.5端子接线 |

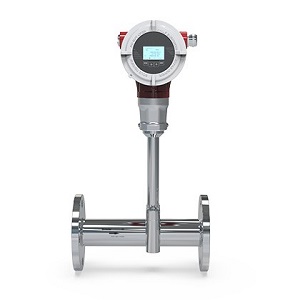

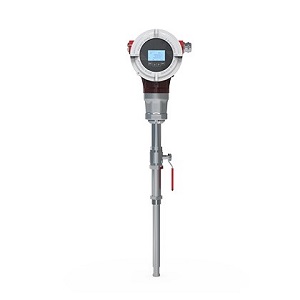

| 连接方式 | 管道式法兰连接，球阀插入式 |
| 防护等级 | IP65（可选IP68） |
| 环境温度 | -35～+70℃ 湿度＜90%RH |
| 相对湿度 | 5%～95% |
| 防爆标志 | 隔爆 ExdIICT5 |
| 消耗总功率 | 小于15W |
运用领域：
■ 热式气体质量流量计用来测量氧气、氮气、氢气、氯气及多组分气体，炉煤气、焦炉煤气测量烟道气体，沼气、水处理中的曝气和氯气，压缩空气测量电厂高炉的一次风、二次风流量，矿井下通风或排风系统流量测量燃气过程中空气流量，烟囱排出的烟气流量(速)测量(CEMS)煅烧炉烟道气流量，水泥、卷烟、玻璃厂生产过程中气体流量测量溶剂回收系统中气体流量测量
