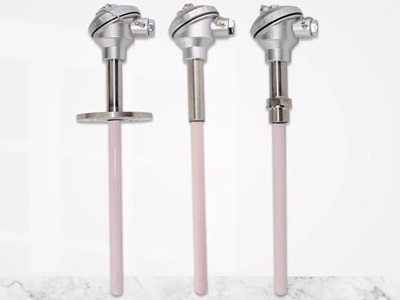

WRP-130 S型热电偶

产品简介

工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。

主要技术指标

◆温度测量范围和允许误差

注：“t”为感温元件的实测温度。

◆热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。

◆热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。

◆热电偶***小置入深度：应不小于其保护管外径的8~10倍（特殊产品例外）。

◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa

a.对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于100MΩ·m

即：Rr·L≥100MΩ·m L＞1m（式中：Rr-热电偶的常温绝缘电阻值MΩ   L-热电偶的长度.m）

b.对于长度≤1米的热电偶，常温绝缘电阻值应不小于100MΩ

◆上限温度绝缘电阻：热电偶的上限温度绝缘电阻应不小于下表规定：

工作原理

热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。

热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各安装固定装置组成。

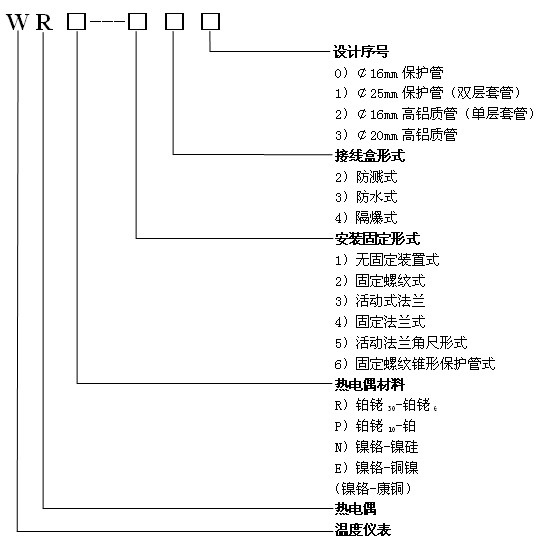

型号表示

型号规格

◆统一设计型热电偶

1）无固定装置式（陶瓷保护管）热电偶

注：1）结构特征：非置入部分为碳钢20#

2）直径￠25mm为双层瓷套管。

◆保护管直径和长度规格表 WRP-330S型热电偶铂铑热电偶
