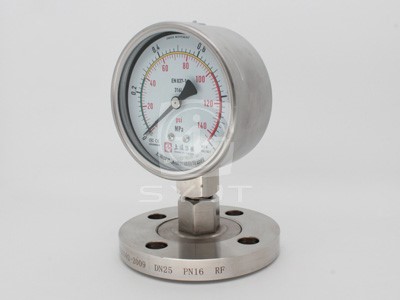

产品简介

不锈钢隔膜压力表为使通用型压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的，应须采用由隔膜隔离器与通用型压力仪表组成一个的隔膜表。

隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产中测量流体介质压力之用。

结构原理

当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压的密封液，使其形成P－△P的压力国。当隔膜的刚性足够小时，则△P也很小，压力仪表测压形成的压力就近于测量介质的压力。

主要技术指标

1、隔膜表的温度特性

由于隔膜表由填充了密封液作为传递压力的介质，则由于密封液的温度体系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封系数，隔膜刚长以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一段受压部温度误差规定不大于0.1％/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。

2、隔膜表液位差

尤其对于带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会产生如图所示的液位差的影响量△P。

3、隔膜表的耐蚀性

隔膜表的耐蚀性可通过和选择与测量介质部分的隔膜，法兰及密封圈的材料来保证。

隔膜材料：0Cr17il12M02(316)；蒙乃尔合金（Cu30Ni70）；钽（Ta）及氟塑料（F4）。
法兰材料：不锈钢0Cr17il12M02(316)；不锈钢内衬氟塑料（316+F4）。

密封垫圈料：橡胶；氟橡胶；硅橡胶及氟塑料。

4、法兰的选择

现根据GB（）、HGJ（化工部）、DIN（德国）、JIS()、ANSI(美国)等法兰以及国内实际使用情况编制成常用法兰系列。供用户选用。也可以接受用户其他规格的特殊订货。
