不锈钢压力表
- 电 话：400-820-5686
- 邮 箱：shsyjtgs@163.com
Description

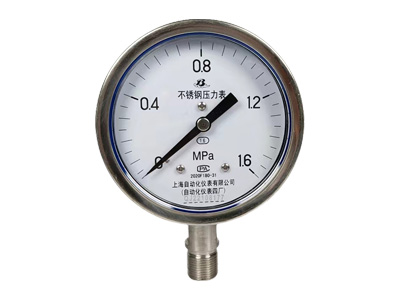

Y-100B-F不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。
本仪表的整体结构设计合理、工艺精致，具有较高的测量准确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外xj****技术装备中的******仪表实现国产化的理想配套产品。
结构原理
仪表由导压系统(包括接头、弹簧、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
标度范围、准确度等级
型号
标度范围MPa(Hg～PSi)
准确度等级
Y-60B-F
Y-60B-FZ
Y-63B-F
Y-63B-FZ
0～0.6、1、1.6、2.5、4、6、
10、16、25、40、60
-0.1～0.5、0.9、1.5、2.4
2.5
Y-100B-F
Y-100B-FZ
Y-150B-F
Y-150B-FZ
Y-103B-F
Y-103B-F
Y-153B-F
Y-153B-FZ
0～0.1、0.16、0.25、0.4、0.6、1、1.6
2.5、4、6、10、16、25、40、60
-0.1～0、0.06、0.15、0.3
0.5、0.9、1.5、2.4
(-30"～0、15、30、60、100、150;
0～15、30、60、100、200、300、400
600、800、1000、1500、2000、
3000、4000、6000、10000 )
1.6
(1)
注：括号内的标度范围和准确度等级仅供特殊订货。
型号表示
Y
-
规格
内容
压力表
仪表公称直及安装形式
60、100、150分别表示直径为60、100、150mm
的径向直接安装式
63、103、153分别表示直径为63、103、153 mm

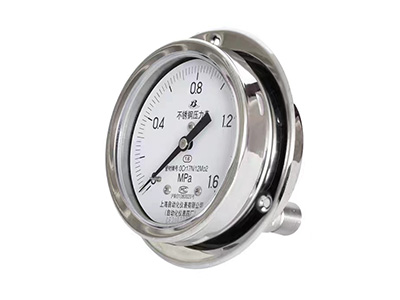

的轴向嵌装式（其中63型另有轴向直接安装式）
B
不锈钢
-
F
耐蚀
FZ
耐蚀抗振
功能
Y
-
□
B
-
□
使用环境温度：-25～70℃（外壳内充液）
-40～70℃（外壳内不充液）
温度影响：不大于0.4％/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·4级（外壳内充液）
V·H·3级（外壳内不充液）
外壳防护等级：IP65
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0 kg (Y-150B-F)
导压系统及外壳等材质
零件名称
材料牌号
Y-60B
Y-100B、Y-150B
接头
0Cr18Ni9(304)
0Cr17Ni12Mo2(316)
弹簧管
0Cr18Ni9Ti(321)
0Cr17Ni12Mo2(316)
外壳
0Cr18Ni9
D
d0
d1
H1
H2
L
L1
L2
接头螺纹d
60
76
4.5
≤60
/
14
36
66
M14×1.5;Z1/4"(NPT)
100
116
4.8
≤100
≤35
20
50
98
M20×1.5;
Z1/2";Z1/4"(NPT)
