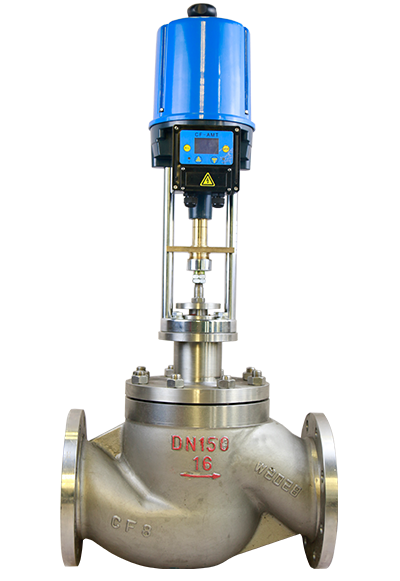

产品特点

• 产品技术特点
•

• 泄 漏 量：符合ANSI B16.104Ⅳ级小于额定CV的0.01﹪

  回差：1﹪（带定位器）、3﹪（不带定位器）

  线性：±2﹪（带定位器）、±5﹪（不带定位器）

  备注：采用标准的V型聚四氟乙炔填料

  可调范围：50:1

  附件（根据要求配置）

  定位器、手轮机构、气动阀位传动器

技术参数和性能

阀体

型式：直通单座套筒式铸造球形阀

公称通径：20-200mm

公称压力：ANSI125、150、300、600；JIS10、16、

20、30、40K；PN1.6、4.0、6.4MPa

连接形式：法兰式：FF、RF、RJ和LG

标准按ANSI B16.5、JIS B2201 JB/T79.1 PN1.6MPa、

JB/T79.2凹凸面

焊接式：嵌接焊SW（40-50mm）

对接焊BW（65-200mm）

材料：HT200、ZG251、ZG1Cr18Ni9、

ZG0Cr17Ni12Mo2、1.25Cr0.5Mo、

5.0Cr0.5Mo、SCPH21、SCPH61、Ti

上 阀 盖：常温型（P）：-17-+230℃

伸长Ⅰ型（E1）：-45-17℃、+230-566℃

伸长Ⅱ型（E2）：整体式（E2）-100-45℃、焊接式（E2W） -196-100℃

压盖形式：螺栓压紧式

填料：V型聚四氟乙炔填料、含浸聚四氟乙炔填料、石墨编织填料

阀内组件

阀芯特性：单座套筒式柱塞阀芯

套筒型式：分离式套筒

材料：17-4PH、0Cr17Ni12Mo

执行机构

型式：HA多弹簧式薄膜机构

膜片材料：乙丙橡胶夹尼龙

弹簧范围：0.02-0.10、0.08-0.24MPa

供气压力：0.14、0.16、0.28、0.40MPa

气源接头：Rc1/4

环境温度：-30-+70℃

作用形式：气开式、气关式

备注：该阀可以配用VA5和VP执行机构
