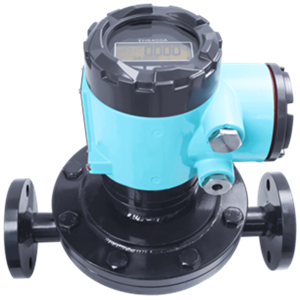

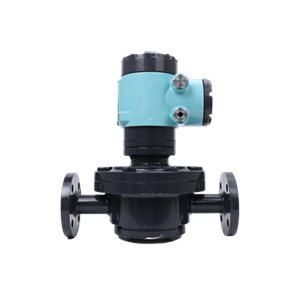

1. LC 椭圆齿轮流量计是流量流经管道内液体流量总量的容积式仪表，主要用于测量油类等昂贵介质或其他高粘度介质的累计流量。

2. LCB 型远传型椭圆齿轮流量计，其壳体和齿轮采用 Ocr17N i12Mo2 不锈钢制造，具有卫生、保洁、耐酸、耐腐蚀等优点，广泛应用于液体饮料、日用化妆液及医药等要求卫生、保洁场合以及冶金、化工等工业部门腐蚀性溶液的计量；输出脉冲信号， 12VDC 供电，三线制。

3. LCF 型复零型椭圆齿轮流量计具有复零功能，在需多次重复记数场合使用极为方便。

测量原理

在流体流动的作用下，仪表进出口两端形成压差，一对椭圆齿轮在轴上不停的旋转，其齿轮间的空腔充满液体，随着旋转被排出，测出椭圆齿轮的转数即可知道流经仪表液体的流量。设椭圆齿轮旋转一周排出的体积量 Q ，单位时间椭圆齿轮旋转次数为 N ，则在该时间内流过的液体体积量为 NQ 。

1. 精度等级：普通型 0.5 级，高精度 0.2 级

2. 介质压力：普通型 1.6MPa ，高压型 3.2MPa

3. 粘度范围：普通型： 0.6~200mpa.s ，高粘度 200~1000mpa.s

4. 介质温度：普通型<120℃, 高压型 <200℃

5. 表体材质：铸铁、铸钢、不锈钢等

6. 转动部件：铝合金、不锈钢等

7. 本安防爆： ExiallAT3

8. 连接方式：法兰连接 DN10~DN100 ，螺纹连接 DN10~DN50

9. 安装方式；水平、垂直

10. 口径系列： DN10 ， 15 ， 20 ， 25 ， 40 ， 50 ， 80 ， 100

11. 压力损失： ≤0.1 MPa

结构原理

1. 在仪表测量室进出口两端液体压差的作用下，一对椭圆齿轮 A 、 B 在轴上不停的转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。

2. LC 型椭圆齿轮流量计采用磁性密封连接。积算机构以字轮表示累计读数。

3. 椭圆齿轮流量计内与被测介质接触的材料有铸铁、铸铝、不锈钢、碳钢和黄钢等。
