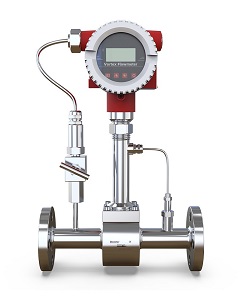

LUGB涡街流量计
- 电 话：400-820-5686
- 邮 箱：shsyjtgs@163.com
Description
LUGB涡街流量计在流体中插入一个圆柱体或角柱体，则会从其两侧交替地产生旋涡。在一定的条件下，这些旋涡的发生频率与流速成正比。本流量计就是应用这个原理，通过测试旋涡的频率，实现流量测量的。
流量计有把转换器和传感器装在一起的组合型、分别放置的分离型两种类型。
该流量计的生产技术和关键设备从日本横河电机株式会社引进。
特点：
用途广泛，既可测量液体，也可测量气体或蒸汽；
·准确度高，范围度大；
·检测元件不接触介质，结构简单，无运动件，可靠性高，易于安装及维修；
·可选配置：
TBS（同时显示瞬时、累积流量）
TBT（显示累积流量）
TBL（指针指示百分比瞬时流量）
本产品标准号：Q／TDSM 04-2005
本产品执行检定规程：JJG 198-94速度式流量计检定规程
测量介质： | 液体、气体、蒸汽 |
测量可能范围： | 雷诺数为5X10^3～7X10^6 |
正常工作范围： | 雷诺数为2X10^4～7X10^6(公称通径25A～1OOA) |
4X10^4～7X10^6(公称通径150A、 200A) |
注：除雷诺数外，流体的流速应有限制，当测量液体时，***大流速为10m／s：测量气体、蒸汽时为
80m／s， ***小流速与密度和粘度有关．
基本误差限（在正常工作范围内）
液 体 | 指示值的±1.0% |
气 体 | 指示值的±1.0%（流速为35m/s以下） |
指示值的±1.5%（流速为35～80m/s） |
注：此表所示为脉冲输出的情况，模拟输出时，应在该值上加上满刻度值的±0.1％。
重复性： | 指示值的±0.2％ |
量程设定范围： | 模拟输出时，可用量程调整电位器，在下述范围内设定。 |
液 体： | 0-1.1m／s～0-10m／s(公称通径25A～1OOA) |
0-1.5m／s～0-10m／s(公称通径150A、200A) | |
0-1.7m／s～0-10m／s(公称通径250A) | |
气体或蒸汽： | 0-11m／s～0-80m／s (公称通径25A～1OOA) |
0-15m／s～0-80m／s (公称通径150A、200A) | |
0-17m／s～0-80m／s (公称通径250A) | |
时间常数： | 5s(模拟输出时) |
输出信号： | A）模拟DC4～20mA 二线制 |
B）脉冲 三线制电压脉冲 | |
C）RS-486协议：MODBUS协议（仅限YF/TBS型） |
