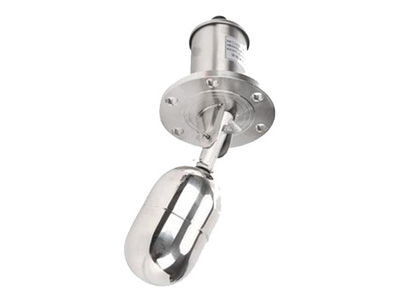

防爆型侧装浮球液位控制器

浮球液位开关适用于工业过程中的各种敞口或受压容器的液位控制。当液位上升至高限时或下降至低限时,控制器开关动作并发出控制报警信号或控制泵、阀的开闭。
  • 电 话:400-820-5686
  • 邮 箱:shsyjtgs@163.com
Description

浮球液位开关

浮球液位开关适用于工业过程中的各种敞口或受压容器的液位控制。当液位上升至高限时或下降至低限时,控制器开关动作并发出控制报警信号或控制泵、阀的开闭。浮球液位开关由浮球组件,行程开关组件及外壳组成。一对板性械斥的磁钢分别安装在浮球端部和行程开关组件上。当浮球在动作界限内随液位变化而上下升降时,其端部的磁钢也随之上下摆动,通过非导磁的外壳推动行程开关组件上磁钢运动,从而使输出的触点相应接通或断开,控制后级信号装置发出光或声的信号。当浮球随液位升降时,只有其处于动作界限上、下两个板限位置时,输出触点才会接通或断开,而在升降过程中无任何信号产生。控制器的浮球用1Gr18Ni9Ti不锈钢制成。控制器的浮球组件与行程开关组件是互为隔离的,因此避免了一般液位仪表容易渗漏等缺陷。
结构原理
浮球液位开关由两个互不相通的测量部分和输出部分组成。当被测液位发生变化时,浮球随之升降,从而使端部磁钢上、下摆动。根据磁钢同性相斥原理,使安装在壳内的磁钢反向摆动,动触点在静触头1-1与2-2间接通或断开。

产品特点

●结构简单,安装方便,维护费用低;
●体积小、速度快、使用寿命长;

●适用范围广,安装形式多样;

●多点控制;

●无源器件,性能稳定可靠,抗干扰能力强 ;
●多种材质可以选择,适合多种场合使用;

●浮球液位开关使用磁力运作,无机械连接件,运作简单可靠。

技术参数

●工作压力:4.0MPa标准型   6.4MPa特殊型;

●工作温度:-40~150℃;

●介质密度:≥0.65g/cm3;

●触点容量:220VAC/DC 150W;

●材质:接液部分1Cr18Ni9Ti防爆壳ZL102油漆喷涂;

●连接法兰:采用化工部HG20592~20635,-97;

法兰标准

PN按所选压力等级。

UQK-01DN80

UQK-02DN80

UQK-03DN80(用户自配大小头法兰)

UQK-04DN40

●出线口:M20x1.5(内螺纹)

●防爆标志: 隔爆型:ExdIIBT4    本安型:ExibIICT4

型号规格

型号(普通式)动作界限(mm)调整方式安装方式用途
UQK-0110不可调水平
UQK-01N60不可调水平高粘度介质
UQK-01T40可调垂直侧面无法安装
UQK-022~550有级可调水平
UQK-038~1000无级可调垂直
UQK-048不可调水平外侧装可拆

使用须知

●安装时注意螺栓孔方位,且用户配凹面法兰。

●接线应采用外径10mm五芯橡皮套软线或橡皮电缆,其中一芯为内接地线。另四芯供一对常开常闭触点连线。所有接线端子均应接触良好,出线螺帽,要妥善压紧,以防引线松脱。

●各防爆结合面,不准有划痕,碰伤,并不可涂油漆,但允许涂少量润滑油或防锈油脂。

●操作时应严格遵守防爆电气设备使用规程,确保安全。

●被测介质液面的波动频率不能太大和不应含有导磁杂质。

订货须知(订货时请提供下列数据)

●控制器型号规格;
●工作压力;
●工作温度;
●防爆要求;
●需配储罐上的凹面法兰请在订货时注明。
