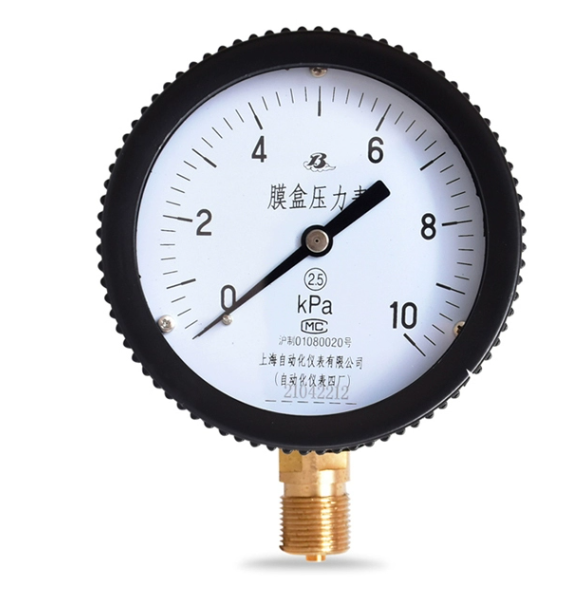

YE-100膜盒压力表适用测量对铜合金不起腐蚀性用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，本仪表可以就地安装并现场指示。

YE-100膜盒压力表具有体积小等特点，已批量出口日本等国家。

• 结构原理

  仪表由测量系统（包括接头，波纹膜盒等）传动机构（包括拨杆机构，齿轮传动机构），指示部件（包括指针与度盘）和外壳（包括表壳、衬圈和表玻璃）所组成。

  仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拨杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

  主要技术指标：

  标度范围、准确度等级及重量

  型号	标度范围KPa			准确度等级 基本误差限±％	重量
  	正压	负压	正负压
  YE-75 YE-100 YE-150	0～1.6 0～2.5 0～4 0～6* 0～10* 0～16* 0～25* 0～40*	-1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0	-0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20	2.5	0.5

  注：YE-75、100仅生产带*规格

  工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，

  相对湿度不大干80％，并且周围空气中不含有腐蚀仪表的有害气体。

  温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4％/10℃。

  导（测）压系统及外壳等主要零件的材质

  零件名称	材料牌号
  接头	黄铜HPB59-1
  膜盒	锡表铜QSn6.5-0.1
  齿轮传动机构	铜HPb59-1
  表壳、罩壳	冷轧钢板20

  外形尺寸

  型号	D	H1	L	d	h	□S
  YE-75	Φ77	71	14	M16×1.5	14	□17
  YE-100	Φ100	90	20	M20×1.5	17	□22
  YE-150	Φ150	118	20	M20×1.5	17	□22
