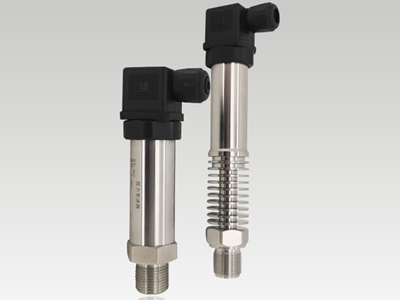

PM10赫斯曼精巧型压力变送器
小巧型压力变送器压力腔由不锈钢单件结构加工而成，全金属密封结构，传感器采用微熔技术，产品结构特殊设计，整体数字化标定和温度补偿。
- 电 话：400-820-5686
- 邮 箱：shsyjtgs@163.com
Description
小巧型压力变送器压力腔由不锈钢单件结构加工而成，全金属密封结构，传感器采用微熔技术，产品结构特殊设计，整体数字化标定和温度补偿。产品适用于OEM客户大批量应用，性价比高，可广泛应用于对气压、液压，甚至较恶劣的介质环境，如污水、蒸汽、轻的腐蚀性气体和液体等工业或民用现场压力监测，我们还为用户提供特殊定制产品。
小巧型压力变送器具有多种型号，多种量程，多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。
产品特点
●体积小、重量轻，可在狭窄位置安装使用；
●易操作、维护检修方便；
●硅微熔技术，耐高温、抗震；
●工作温度范围宽；
●316L不锈钢机电一体化结构，经久耐用；
●集成化专用芯片，分立元件少，温度特性好。

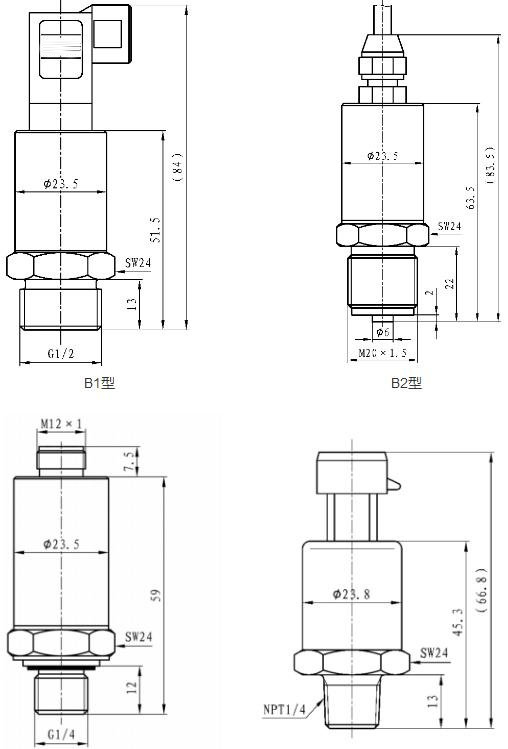

外形结构

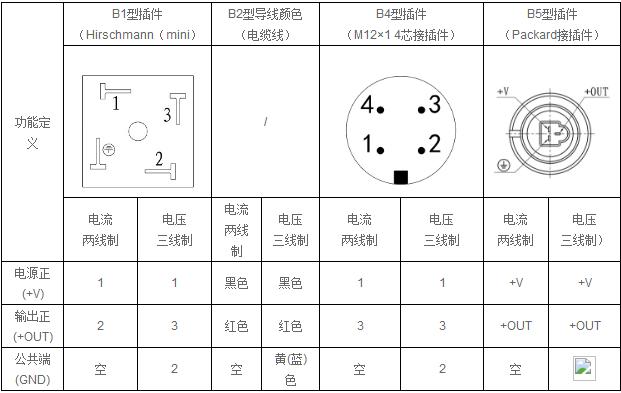

电气连接
技术参数
| 测量介质 | 气体、液体、油等与316兼容的介质 |
| 测量形式及范围 | 表压（G） ***大(0～60)MPa, ***小(0～0.5)KPa |
| 绝压（A） ***大(0～40)MPa, ***小 (0～5)KPa | |
| 负压（B） (-0.1～40)MPa, ***小(-0.2～0.2 )KPa | |
| 精度等级 | 0.1、 0.25、 0.5 |
| 过载能力 | 量程的2～5倍 |
| 长期稳定性 | 小于0.25%FS/年，小于0.5%FS/年 |
| 供电电源 | 15～36 VDC（标定电压24VDC） |
| 输出信 | (4～20)mA（二/三线制）、（0～10）MA (0~20）mA |
| （0～5）V、（1～5）V、（0～10）V | |
| 显示方式 | 指针表头或数字显示可选配 |
| 校准 | 通过调节电位器实现对零点、量程调节 |
| 工作温度：（-40～80）℃ 补偿温度：（-20～70）℃ | |
| 工作温度 | -40～80℃ 补偿温度：-20～70 ℃ |
| 过程连接 | M20×1.5外螺纹（Ф3内孔）或用户注明 |
| 隔离膜片材料 | 316 不锈钢 |
| 传感器接口材料 | 1Cr18Ni9Ti |
| 外壳材料 | 合金铝 |
| 防护等级 | IP65 |
产品选型
| 产品选型： 小巧型压力变送器 | ||||||||
| 量程（注明压力量程范围） | ||||||||
| G、表压 A、正压力 B、密封压力 C、负压 | ||||||||
| 膜片材料 | ||||||||
| K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容 Y、溅射薄膜高精度芯片 | ||||||||
| E | 输出信号 | |||||||
| 1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明 | ||||||||
| A | 精度 | |||||||
| 1、0.1 2、0.25 3、0.5 | ||||||||
| C | 过程连接方式 | |||||||
| 1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、 M27×2 | ||||||||
| D | 显示方式 | |||||||
| 1、无显示 （默认） 2、0～100%线性指示 3、LCD数字显示(液晶) 4、LCD数字0～100%显示（液晶） 5、LED数码管显示 | ||||||||
| F | 防爆等级 | |||||||
| 1、标准型、不防爆（默认） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4） 选型说明： 1、 防爆本安产品只能选用0～100%线性指示。 2.、如选用准确度为0.1%FS时，只能选用超稳定性扩散硅或陶瓷电容传感器。 | ||||||||
